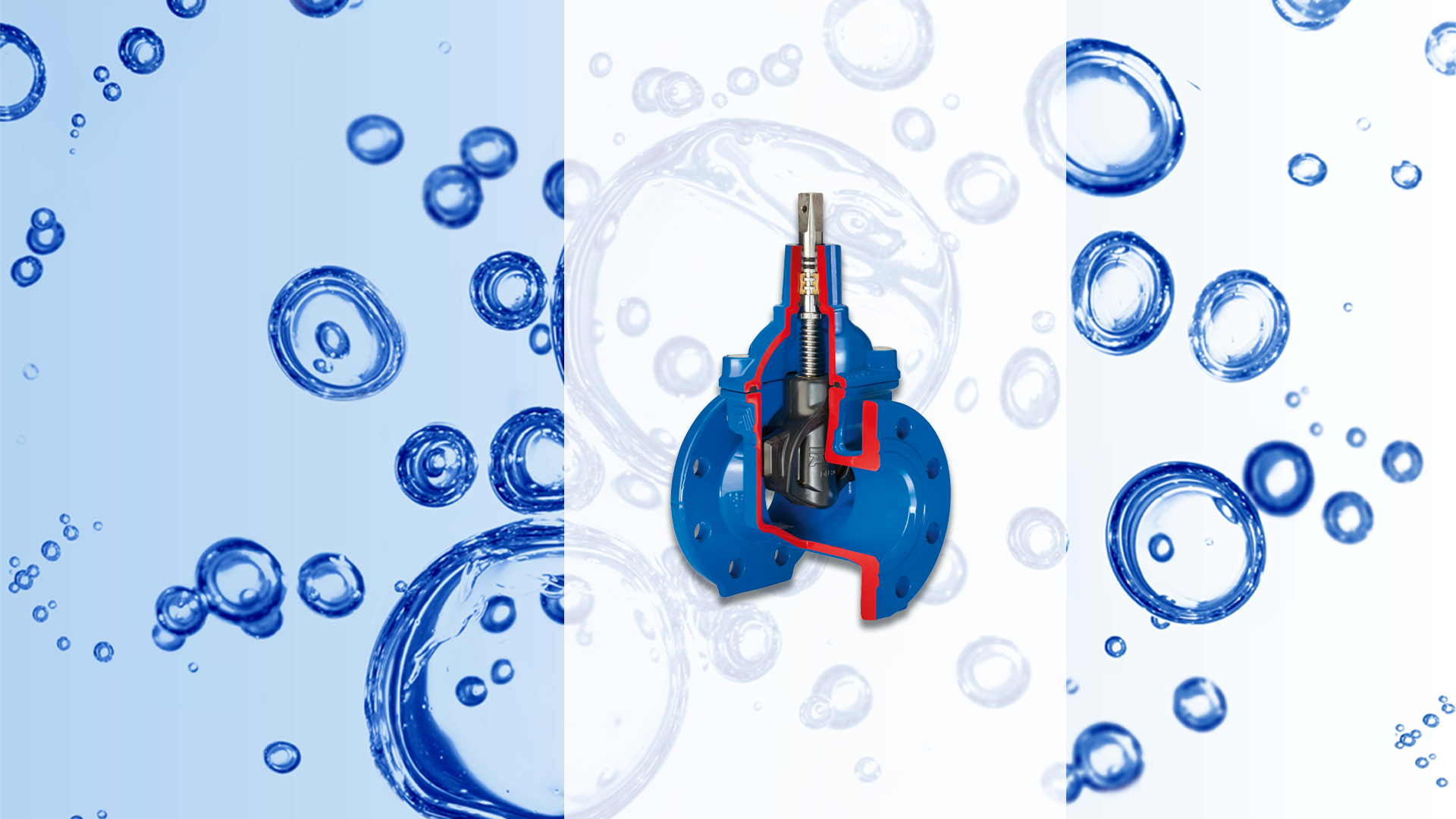

Slussventiler välkända för sin höga kvalitet

AVK tillverkade sin första slussventil för mer än 50 år sedan och grundprincipen är den samma än idag. Kvalitet och en innovativ konstruktion i kombination med en egen gummiblandning och en utmärkt ytbehandling gör att du får en ventil som håller länge, med bibehållen funktion.

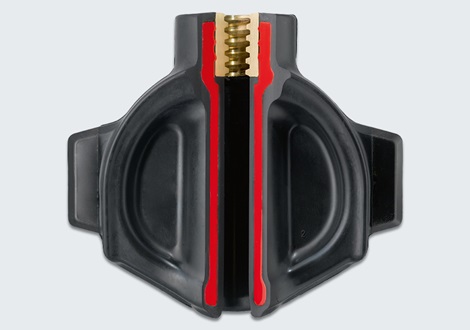

Kilen är hjärtat i en slussventil

AVK:s design med fast integrerad mutter i kilen är långt mer driftsäker än en traditionell lös mutter. Den fasta kilmuttern förhindrar vibrationer och även korrosion. Kilen är försedd med fullt vulkaniserade kilskor som löper i spår i ventilkroppen. Denna konstruktion gör att momentet blir väldigt lågt. Kilmuttern är tillverkad av lågblyhaltig mässing. Det stora, glatta koniska hålet för spindeln förhindrar stillastående vatten och att orenheter fastnar inne i kilen.

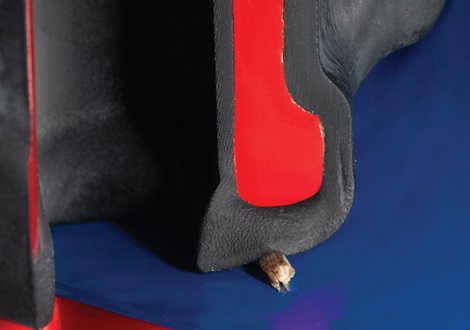

Gummi av högsta kvalitet

Allt vårt gummi tillverkas i vår egen gummifabrik AVK GUMMI A/S enligt certifikat ISO9001 och IATF 16949. AVK:s gummiblandning har en enastående förmåga att återta sin form vilket garanterar en tät ventil även efter många års användning. Gummit kan fås i olika typer som är godkända för dricksvatten eller avlopp med tillhörande certifikat.

Säker tätning

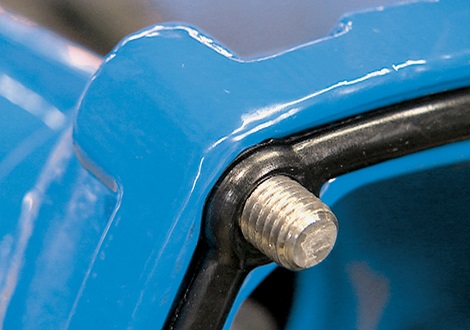

Packningen till ventilhuset är monterad i ett spår samt omsluter bultarna (bild nedan till vänster) Bultarna är försänkta och förseglade med smältlim. Detta ger en mycket pålitlig tätning.

Innovativ design

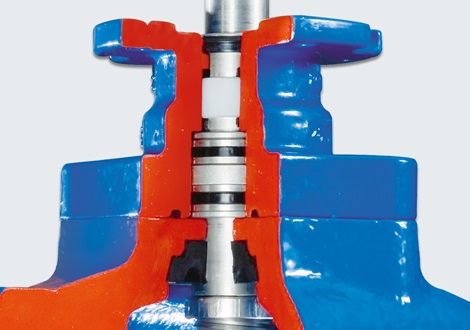

Spindeln på AVK:s slussventiler är monterad inifrån vilket gör att ventilen är “Blow out” säker. Bilden nedan till höger visar spindelns tätningssystem på en 06/30 ventil DN450-600 och detta består av:

Avstrykarring av NBR
Polyamidlager med 2 O-ringar av NBR
2 rullager
Huvudtätning, en gummimanschett av NBR eller EPDM-gummi beroende på applikation.

Designen ger väldigt lågt vridmoment och garanterar en tät spindelaxel under många år.

Funktioner AVK slussventil

Fixerad, integrerad kilmutter förhindrar korrosion och vibrationer.
Glidskor på kil och kilspår i ventilhus säkerställer stabil funktion.
AVK:s kilgummi har en enastående förmåga att återfå sin ursprungliga form.
AVK:s kilgummi med utmärkt vulkning, minimal uppkomst av biofilm och tåligt mot kemikalier.
EPDM-gummi godkänt för dricksvatten
NBR-gummi för avloppsvatten.
Glidskor på kil skyddar gummit mot slitage.
Stort koniskt hål för spindeln förhindrar stillastående vatten.
Tryckvalsade gängor ökar styrkan på spindeln.
Spindel monterad från insidan, “Blow-out” säker.
Kilstopp skyddar tätningar och ytbehandling.
Trippel tätning av spindel.
Bussning fixerar spindeln och ger lågt vridmoment.
Ventilhusets packning är monterad i ett spår för att ej kunna krypa och omsluter bultarna.
Försänkta bultar, förseglade med smältlim för att förhindra korrosion.
Fullt genomlopp minskar tryckfall och förenklar rengöring av rörsystem.
Lågt öppnings/stängningsmoment.
Elektrostatiskt applicerad epoxy enligt DIN 3476-1 och EN 14901. GSK godkänd.
Versioner med Festocylinder.
